概述-超五类双绞线

　　超五类双绞线具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（Structural Return Loss）、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。
　　"超五类"指的是：超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)
非屏蔽双绞线电缆是由多对双绞线和一个塑料护套构成。五类是指国际电气工业协会为双绞线电缆的传输频率为100MHz（支持双工应用）。

类型-超五类双绞线 编辑

　　双绞线常见的有Cat.3（3类线），Cat.5（5类线）、Cat.5e（超5类线）、Cat.6（6类线），以及目前的Cat.6A（6A类线）、Cat.7（7类线）及Cat.8（8类线）等，最明显的区别是前者导体线

径细而后者线径粗，简介如下：
　　Cat.1：传输最高速率为100kHz的语音信号，用作扬声器电缆、门铃电缆、报警器电缆等。不适用于网络或数字语音用途。
　　Cat.2：传输最高速率为4MHz的信号，用于模拟或数字信号，不适用于网络用途。
　　Cat.3：传输最高速率为16MHz的信号，用于10Base-T以太网或数字语音用途。
　　Cat.4：传输最高速率为20MHz的信号，因其价格与五类相差无几但传输频率低，所以很少使用。
　　Cat.5：传输最高速率为100MHz的信号，使用广泛。
　　Cat.5e：传输最高速率为100MHz的信号，一种拥有比Cat.5更好性能的电缆，改善了诸如NEXT、PS-ELFEXT、Atten等指标，支持双工应用。
　　Cat.6：传输最高速率为250MHz的信号，一种很有前途的电缆。
　　Cat.6A：超六类电缆，性能比六类很明显提升。
　　Cat.7：传输最高速率为600MHz的信号，一种很有前途的ISO/IEC电缆标准。
　　Cat.8：为适应SOHO一族家庭办公与公司之间的信息沟通而产生的电缆，一般为sstp结构，每一对有屏蔽，多对绞合之后还有一总屏蔽，特点为使用长度短，一般不超过50m，通过它可以将电话、计算机、数据传输、图像传输、图像、卫星传输（通讯）、普通电视、数字电视等信息、音频、视频信号的传输全部解决。称为：宽带传输的数据电缆。
　　超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

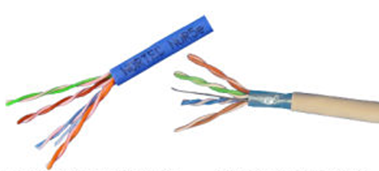

　　非屏蔽超五类双绞线也是采用4个绕对和1条撕裂绳（rip cord），线对的颜色与五类双绞线完全相同，分别为白（橙）/橙、白（绿）/绿、白（蓝）/蓝、白（棕）/棕。标称裸铜（BC）线径为0.51mm（线规为24AWG），绝缘线径为0.9mm左右，UTP电缆直径一般为5mm。
　　虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
　　最明显的区别是标有“CAT5”的字样时说明为5类双绞线、"CAT.5e"字样的为超5类双绞线。
　　产品标准：TIA/EIA 568B.2-1 Category 6，ISO/IEC 11801：Class E，EN50173：Category 6。
　　产品认证：中国国内在泰尔认证中心的TLC（相当于原来的产品入网认证）。

主要用途-超五类双绞线 编辑

　　超五类双绞线主要用于通信公司或者网络公司部署户外短距离链接。 普通五类线最大有效通信距离为100M，超五类可以最大通信距离为300M。并且外面的保护层使用寿命比普通五类线长很多。 多数的从小区网关或者整楼网关中连接到你的路由器或者交换器的线就是超五类线。

产品特性

1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准
2.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象
3.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强
4.单面覆塑铝箔屏蔽，接地金属丝（NOR1051004F）
5.单面覆塑铝箔屏蔽+丝网，接地金属丝（NOR1051004F2）
6.每个线对覆塑铝箔屏蔽+丝网，接地金属丝（NOR1051004FF）
7.PVC外皮上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号
8.木轴装，外箱贴有合格证
9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求
10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内
11.绝缘层材料为高密度聚乙烯（PE）
12.外护套材料可选用不同阻燃等级材料或低烟无卤材料
13.通过第三方权威机构检测，获得UL认证

电气性能

1.工作电容：≤5.6 nF/100米
2.线对对地电容不平衡：≤330 pF/100米
3.额定传输速率（NVP)：65%
4.线对时延差：≤45ns/100米
5.最大导体直流电阻：9.38Ω /100米(24AWG)
6.线对直流不平衡电阻：≤2%
7.绝缘电阻最小值(MΩ/Km)：5000

物理特性

1.传输带宽大于100MHz
2.24AWG线规
3.整轴线长305米
